大家好，很高興又和大家見面了，又到了電感小知識分享的時間，今天會給大家分享哪些電感小知識呢？今天給大家分享的是鐵氧體電感和共模電感的區別。

在網上小編發現許多朋友分不清鐵氧體電感與共模電感，亦或者是，分得清他們的長相，但對二者功能上的差異不了解，今天小編給大家講解下鐵氧體電感與共模電感的差別。

對于共模電感，我們之前也有介紹過：共模電感是插件電感，是共模扼流圈，具有極高的初始導磁率，具有良好的濾波作用。它是一種常用于電腦的開關電源中過濾共模的電磁干擾信號的電感。

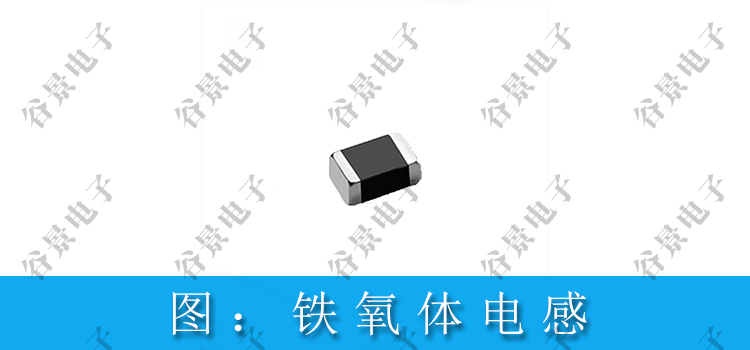

鐵氧體電感是一種利用高導磁性材料滲合其他一種或多種金屬在2000℃燒聚而成，在低頻段，鐵氧體電感呈現出非常低的感性阻抗值，不影響產品中有用信號的傳輸。而在高頻段，從10MHz左右開始，阻抗增大，其感抗分量仍保持很小，電阻性分量卻迅速增加，當有高頻能量穿過磁性材料時，電阻性分量就會把這些能量轉化為熱能耗散掉。這樣就構成一個低通濾波器，使高頻噪音信號有大的衰減，而對低頻有用信號的阻抗可以忽略，不影響電路的正常工作。不同的鐵氧體抑制元件，有不同的最佳抑制頻率范圍。通常磁導率越高，抑制的頻率就越低。此外，與共模電感不同的是，鐵氧體電感的體積越大，抑制效果越好。在體積一定時，長而細的形狀比短而粗的抑制效果好，內徑越小抑制效果也越好。但在有直流或交流偏流的情況下，還存在鐵氧體電感飽和的問題，抑制元件橫截面越大，越不易飽和，可承受的偏流越大。

對比一下我們就會發現，二者都可以過濾電磁信號的干擾，共模電感應用在電感器以及變壓器上的頻率會高一點。而鐵氧體電感在不同的頻率下有不同的阻抗特牲，在低頻時阻抗很小，抑制高頻于擾信號的同時，成本低廉。

關于鐵氧體電感和共模電感的區別，今天就暫時介紹這么多，你是否對它們的區別有了更深的了解呢?歡迎大家關注我們。
